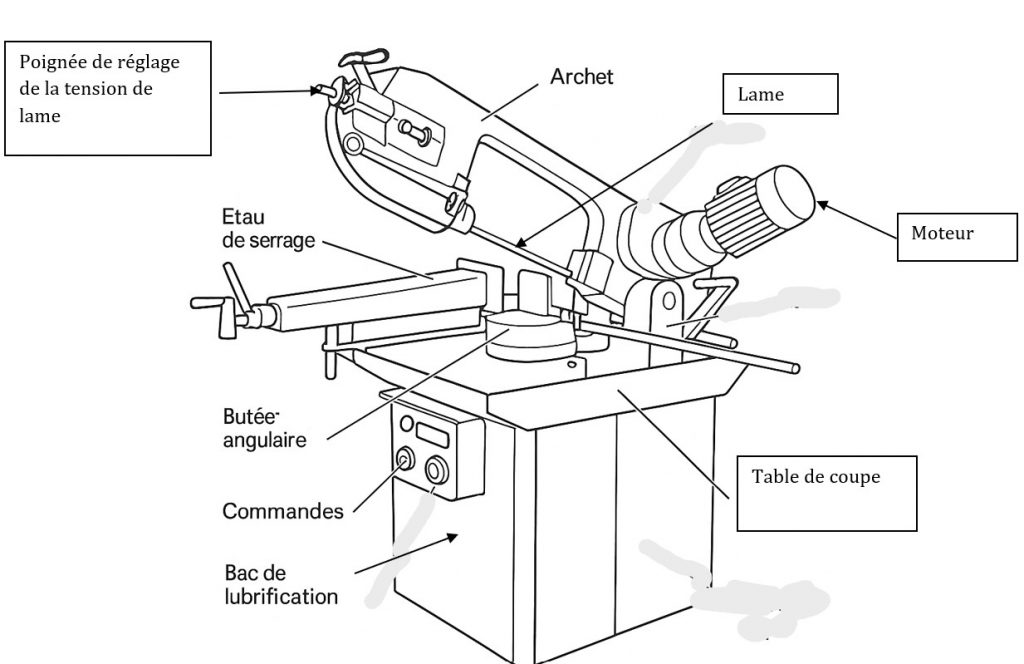

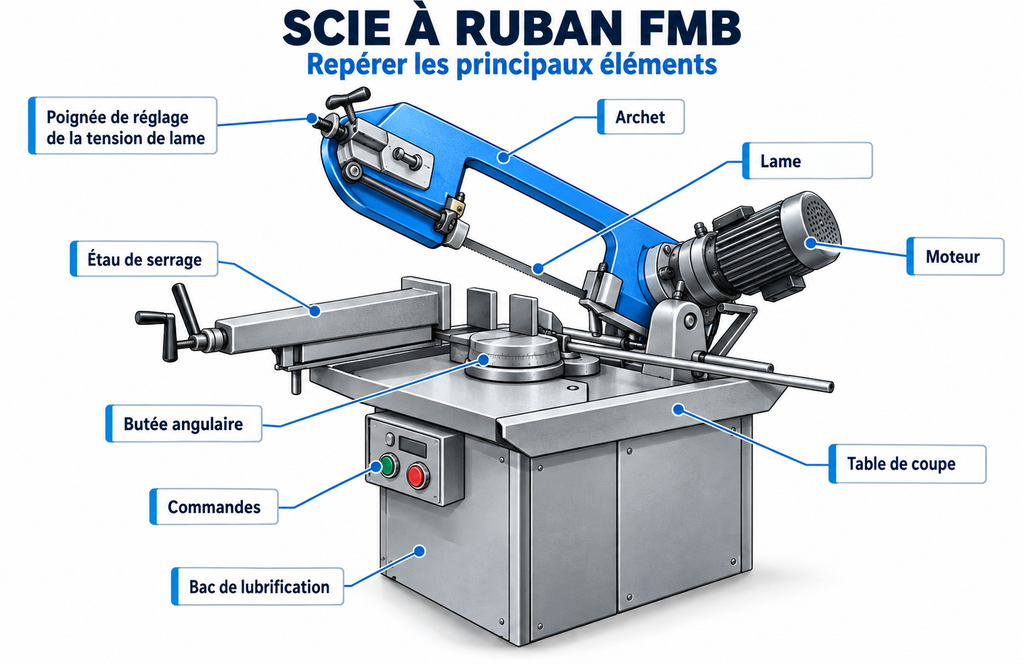

Les éléments de la scie à ruban FMB
Les points clés pour travailler en sécurité
-
Chaussures de sécurité
Je porte mes chaussures de sécurité.
-
Vêtements ajustés
Tenue de travail en coton, pantalon long et manches longues ajustées.
-
Protection auditive
Casque antibruit ou bouchons d’oreilles.
-
Lunettes de protection
Je protège mes yeux des projections.
Cheveux attachés · Aucun bijou · Aucun vêtement flottant
Pendant la coupe : sans gants
Risque de happement. Les mains restent éloignées de la lame en mouvement.
À l’arrêt : gants adaptés
Pour manipuler les pièces : protection contre les coupures et, si nécessaire, contre la chaleur.

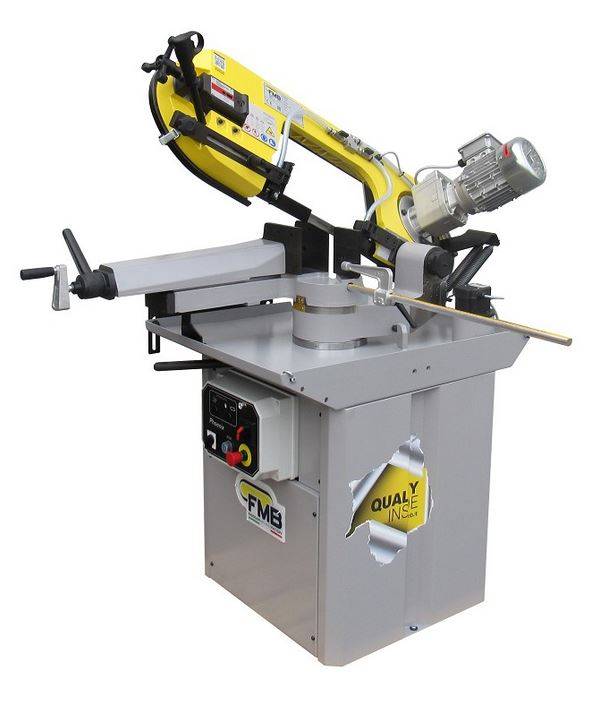

Découvrir la scie à ruban
Elle découpe
Des barres, tubes et profilés métalliques.
La lame descend
La descente est gravitationnelle et contrôlée.
Elle s’arrête
L’arrêt est automatique en fin de coupe.
Utilisation avec l’accord et sous la surveillance de l’enseignant.
Repérer les principaux risques
-
Coupure / happement Contact avec la lame ou entraînement par le ruban en mouvement.
-
Projections Projection de copeaux métalliques.
-
Coincement Pièce mal serrée dans l’étau.
-
Écrasement Doigts pris dans l’étau lors du serrage.
-
Glissade Présence de liquide de coupe au sol.
Les bons réflexes à chaque étape
Avant la coupe
- Vérifier que la zone est propre et dégagée.
- Contrôler les carters de protection.
- Serrer correctement la pièce dans l’étau.
- Vérifier le niveau de liquide de coupe.
- Régler l’angle de coupe.
Pendant la coupe
- Garder les mains éloignées de la lame.
- Ne pas toucher la pièce tant que la scie est en mouvement.
- Ne pas distraire l’opérateur.
- Laisser la descente se faire seule.
Après la coupe
- Attendre l’arrêt complet avant de retirer la pièce.
- Porter des gants adaptés pour manipuler la pièce.
- Nettoyer avec une balayette, jamais avec les mains.
Les gestes interdits
- Couper sans avoir serré la pièce dans l’étau.
- Forcer sur l’archet.
- Couper d’autres matériaux que le métal.
- Enlever un carter de sécurité.
- Souffler les copeaux avec de l’air comprimé.
En cas d’incident
- J’arrête Immédiatement, avec l’arrêt d’urgence.
- Je préviens L’enseignant.
- Je n’interviens pas seul Sur une panne ou un blocage.

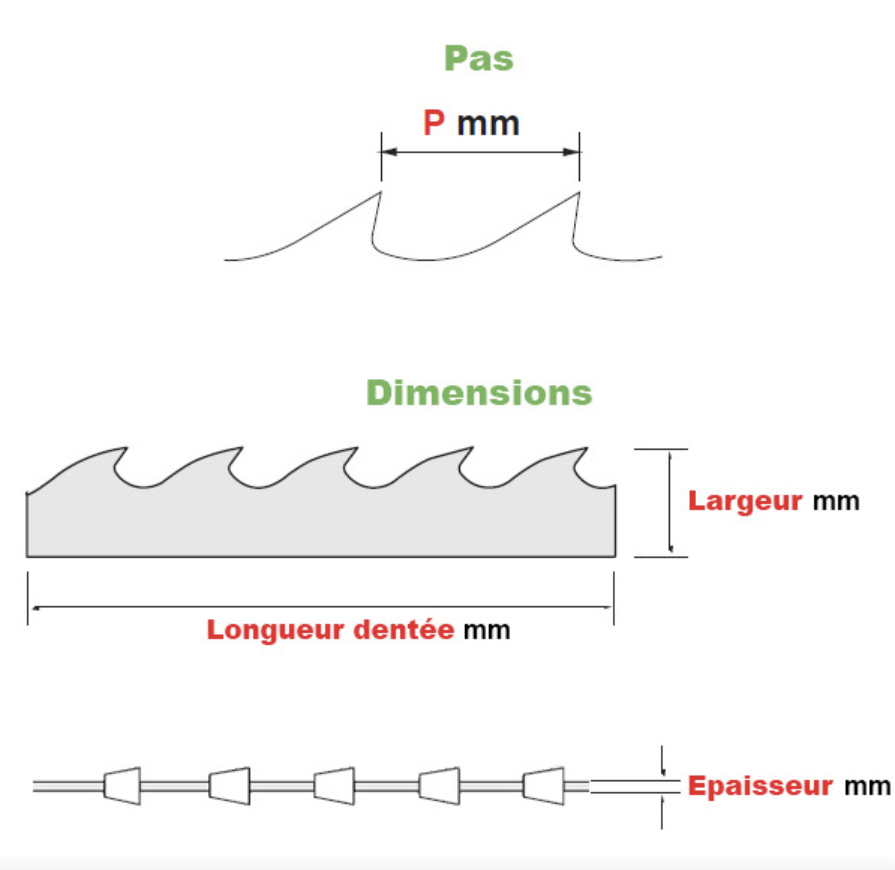

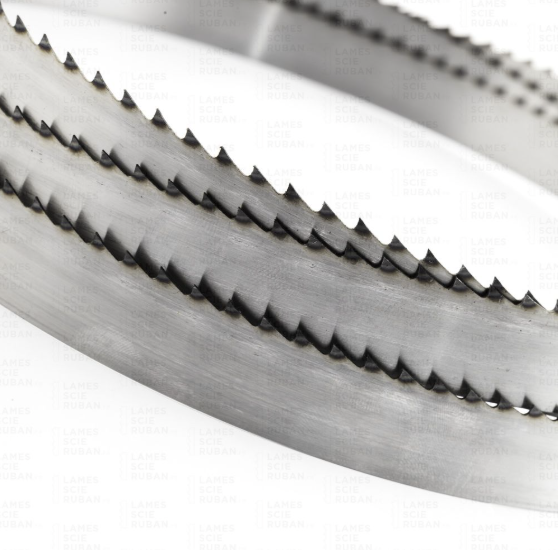

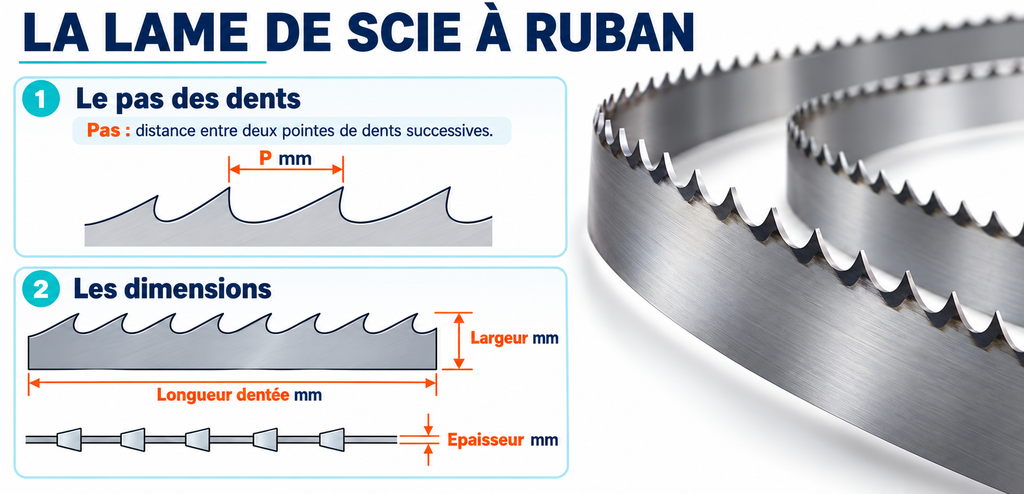

La lame de scie à ruban
2 700 × 27 × 0,9 mm · Denture variable 5/8
Référence : M42 27 × 0,9- Alliage
- Bi-métal M42
- Longueur
- 2 700 mm
- Hauteur de la lame
- 27 mm
- Épaisseur
- 0,9 mm
- Denture variable
- 5/8 dents par pouce
Huile de coupe soluble
- Conditionnement
- Bidon de 5 litres
- Dilution indiquée pour le produit utilisé
- 10 à 15 % dans l’eau
Dosage : respecter la notice du fabricant de l’huile utilisée et les consignes de l’enseignant.
Les points de maintenance
Avant toute intervention de maintenance : arrêter la machine, isoler les énergies et appliquer la procédure de consignation. Les essais de fonctionnement sont réalisés par le personnel formé, dans les conditions prévues par la notice.
Contrôles visuels simples : état apparent de la lame, propreté et niveau du lubrifiant. Toute anomalie est signalée à l’enseignant.
Réglages, essais des dispositifs de sécurité et opérations de maintenance, selon ses compétences et autorisations.
Chaque jour
Avant et après utilisation
- Vérifier la tension et l’état de la lame : absence de dents cassées et de fissures.
- Contrôler le dispositif de tension de la lame.
- Vérifier les commandes : marche, arrêt et arrêt d’urgence.
- Contrôler la lubrification : niveau, pompe et circulation du liquide.
- Nettoyer la table de coupe et retirer les copeaux avec une balayette, jamais à la main.
Chaque semaine
Guidage, serrage et circulation du liquide
- Contrôler et nettoyer les guides de lame : roulements et plaquettes carbure.
- Vérifier le serrage et l’alignement de l’étau.
- Inspecter le circuit de lubrification : tuyaux, buses et fuites éventuelles.
- Repérer les bruits ou vibrations anormaux du moteur.
- Vérifier la propreté des volants et l’absence de dépôts.
Chaque mois
Articulations, bac et descente
- Graisser les axes de pivotement de l’archet selon la notice.
- Contrôler et nettoyer le bac de lubrification : fond du bac et dépôts.
- Vérifier le système hydraulique de descente : étanchéité et réglage de la vitesse.
- Tester le micro-interrupteur de fin de course : arrêt automatique en fin de coupe.
Chaque année
Révision générale
- Prévoir la vidange et le remplacement du liquide de lubrification, à adapter à son état et aux préconisations du fabricant.
- Vérifier et resserrer la visserie structurelle : archet, bâti et étau.
- Remplacer les roulements de guidage s’ils sont usés.
- Faire vérifier le câblage électrique et l’armoire de commande par le personnel habilité.
- Contrôler le moteur électrique et le réducteur.
Périodicités indicatives : ce planning reprend les fréquences proposées pour l’atelier. Il doit être adapté à la notice de la scie FMB, à son utilisation et à l’état du liquide de coupe.
