Le perçage à l’atelier
Préparer un trou, régler la perceuse et contrôler le résultat.
Notre référence : foret HSS · acier · Vc = 20 m/min

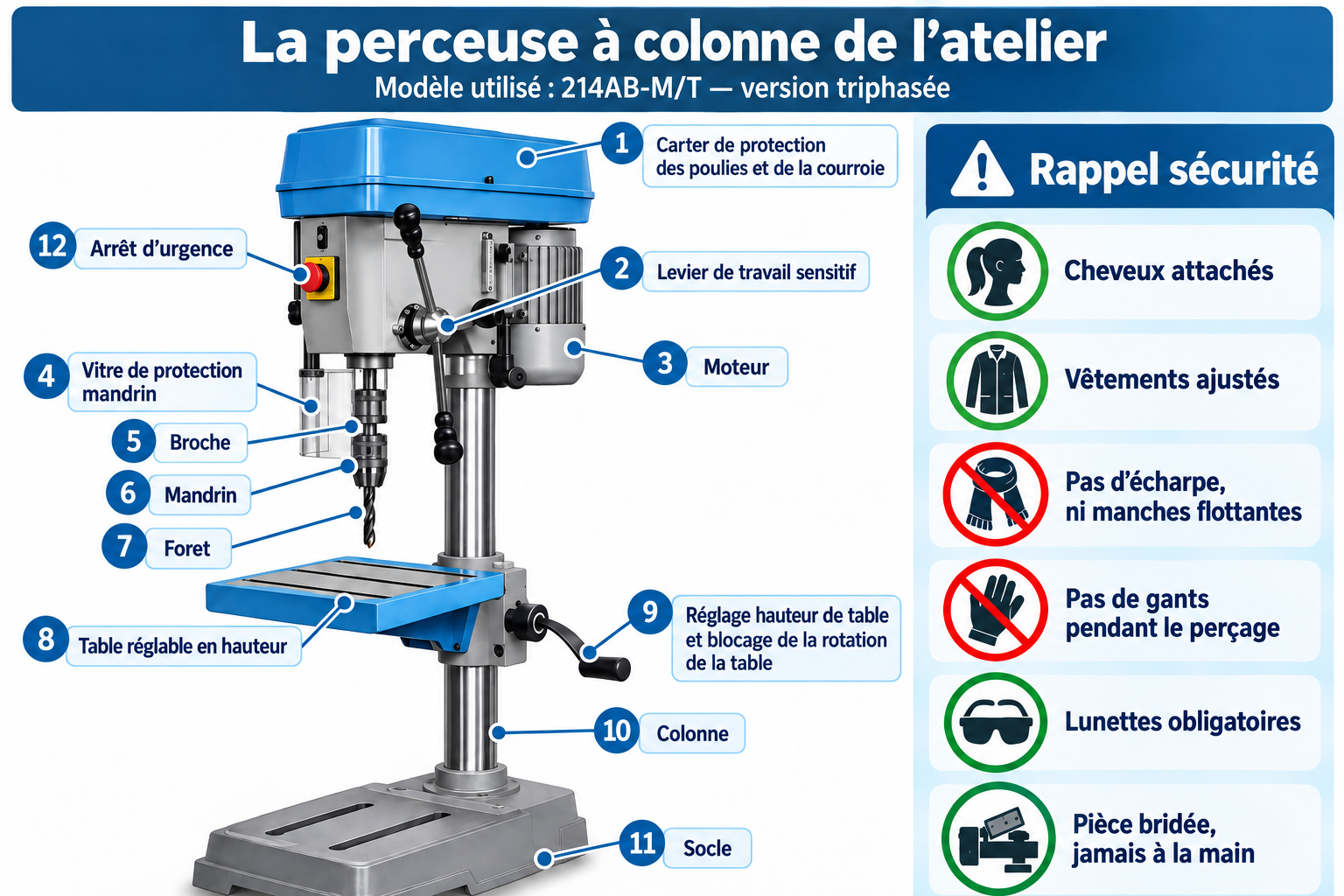

Je reconnais la perceuse
À l’atelier, nous utilisons des perceuses à colonne PROMAC. Je repère les commandes et les protections sur la machine avant de l’utiliser.
Les éléments à repérer
Mandrin · broche · levier de travail sensitif · table · étau · protecteur · marche / arrêt · arrêt d’urgence.
À quoi servent-ils ?
Le mandrin maintient le foret. Le levier de travail sensitif commande sa descente. Le montage maintient la pièce. Les commandes permettent de démarrer et d’arrêter la machine.
Je me protège et je vérifie
Les éléments tournants peuvent les entraîner. Les gants sont réservés à la manutention et au nettoyage présentant un risque de coupure, machine arrêtée.
Ma tenue
- Lunettes de protection et chaussures de sécurité.
- Vêtements ajustés, manches sans partie flottante.
- Cheveux longs attachés ; bijoux retirés.
- Protection auditive selon les consignes de l’atelier.
Mon poste
- Pièce serrée, calée et montage maintenu contre la rotation.
- Clé de mandrin retirée immédiatement après serrage.
- Protecteurs en place et réglés.
- Table dégagée et accès à l’arrêt libre.
Je ne tiens jamais la pièce à la main pour percer. Je laisse la broche s’arrêter complètement avant toute mesure ou intervention. Les réglages de courroies se font machine mise hors énergie, selon la notice et les consignes du professeur.
Référence sécurité : INRS — La perceuse, ED 875.
Je prépare le trou et le montage
- Je lis le plan : matériau, épaisseur, diamètre et position du trou.
- Je trace et je pointe à l’emplacement demandé.
- Je choisis le foret HSS au bon diamètre et je vérifie son état.
- Je prépare le maintien : étau ou bridage, cales et dégagement sous le trou.
- Je monte le foret et je règle la hauteur du poste, machine arrêtée selon les consignes.
Vidéo · Calage des pièces et perçage

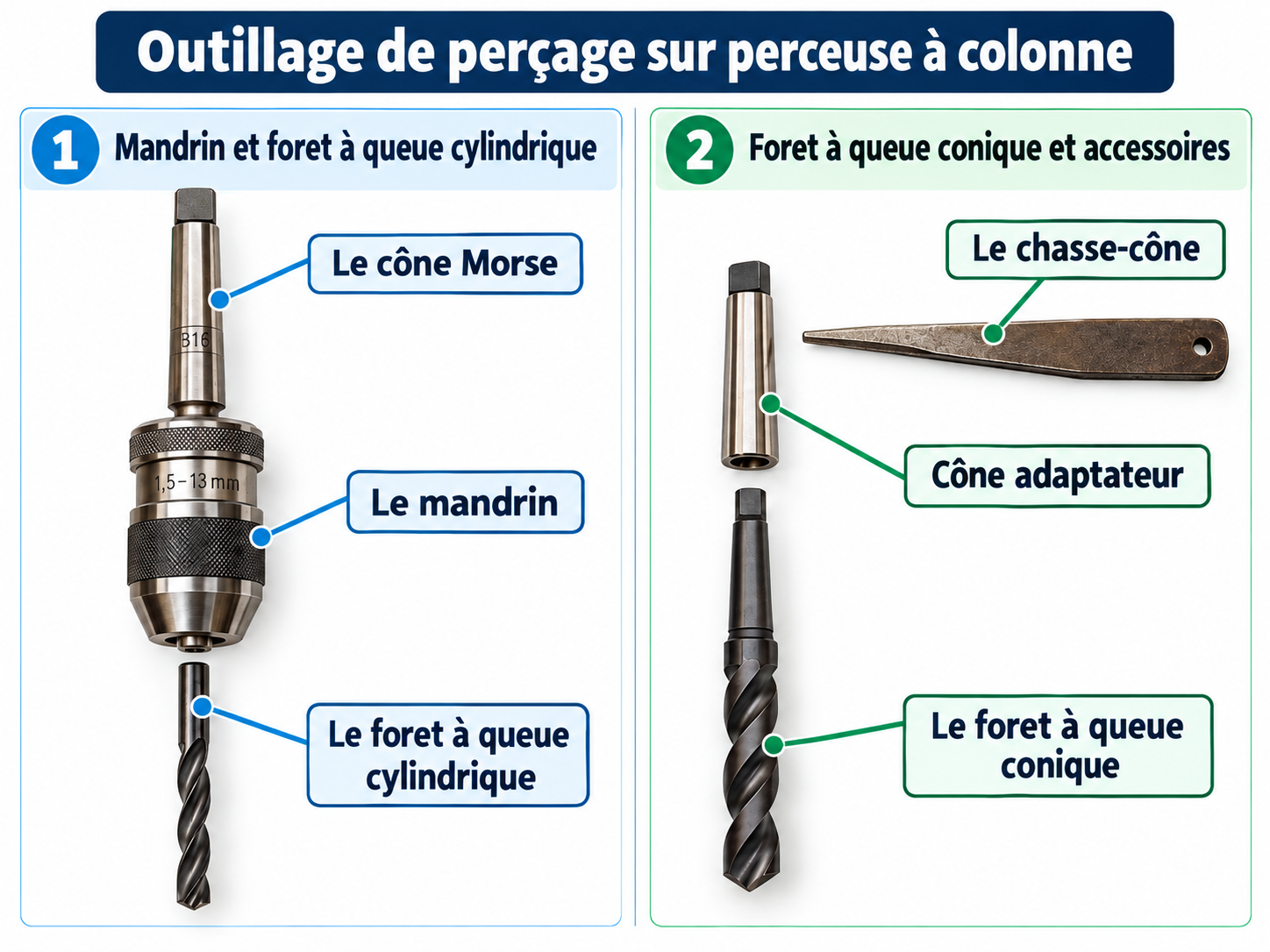

Les mandrins et le montage sur cône Morse
Le montage dépend de l’outil et de la broche. Le montage et le démontage sur cône Morse se réalisent avec l’outillage adapté et selon la démonstration du professeur.
Vidéo · Montage cône Morse sur perceuse à colonne
Je choisis ma vitesse de rotation
Pour nos exercices de perçage de l’acier avec les forets HSS, la valeur retenue est Vc = 20 m/min. Ce n’est pas une valeur universelle pour tous les matériaux.
Calculateur de perçage
Adapter aux vitesses de ma machine
Aucune vitesse PROMAC n’est préremplie. Saisir des entiers positifs séparés par des espaces ou des points-virgules.
Renseigne d’abord le diamètre du foret.
Proposition : la plus grande vitesse saisie qui ne dépasse pas le résultat calculé. À valider avec le professeur et les consignes de la machine.
Exemple : Ø 10 mm et Vc = 20 m/min donnent environ 637 tr/min. Cette valeur calculée doit ensuite être adaptée aux réglages disponibles.
Je reporte le réglage sur la perceuse
Je consulte le tableau de la machine. Sur une transmission à poulies et courroies, la position de la courroie détermine la vitesse. Le nombre de vitesses et la procédure dépendent du modèle.
Vidéo · Mise en place des courroies
Je perce, je contrôle et je range
Je réalise
- Je fais valider mon montage et mon réglage.
- Je mets en marche avec le protecteur en place.
- J’avance progressivement, sans forcer.
- Je réduis l’effort lorsque le foret débouche.
- J’arrête et j’attends l’arrêt complet.
Pour la lubrification, j’applique la méthode montrée par le professeur avec le produit et le dispositif adaptés.
Je termine
- J’ébavure selon la méthode prévue.
- Je contrôle le diamètre avec un moyen adapté.
- Je vérifie la position du trou et l’état des bords.
- Je signale toute non-conformité.
- Je retire les copeaux avec une brosse ou un outil adapté, machine arrêtée, puis je range.
Avant-trou : quand en réaliser un ?
Un avant-trou peut être prévu dans la gamme de fabrication. Son diamètre dépend du foret final et de l’opération : je suis les indications du TP ou du professeur, sans appliquer un diamètre systématique à tous les trous.
Je comprends pour progresser
Le principe du perçage
Le perçage est un usinage par enlèvement de matière sous forme de copeaux. Le foret tourne et avance dans la pièce. Le trou peut être débouchant ou borgne.
La formule et les vitesses de coupe
n en tr/min · Vc en m/min · D en mm. À Vc identique, plus le diamètre augmente, plus la vitesse de rotation diminue.
Dans nos exercices sur acier avec foret HSS : retenir 20 m/min, sauf indication différente du professeur.
Lire un abaque de perçage
Je repère le diamètre du foret, je rejoins la ligne de la vitesse de coupe choisie, puis je lis la vitesse de rotation selon les axes de l’abaque.
Vidéo · Lecture de l’abaque de perçage
Vidéo · Comprendre l’abaque de perçage
Reconnaître un foret usé et découvrir l’affûtage
Un foret hélicoïdal possède deux arêtes principales de coupe. Lorsqu’elles s’émoussent, le foret coupe moins bien et peut chauffer. Je ne compense pas en forçant : j’arrête et je signale le problème.
L’affûtage est un apprentissage complémentaire encadré. Il se réalise sur un équipement adapté, en respectant la géométrie du foret, la symétrie et la longueur des arêtes. L’angle dépend du foret et de son application ; je ne le modifie pas au hasard.
Vidéo · Affûtage des forets — complément du cours
Complément présent dans le cours d’origine : Article sur l’affûtage.

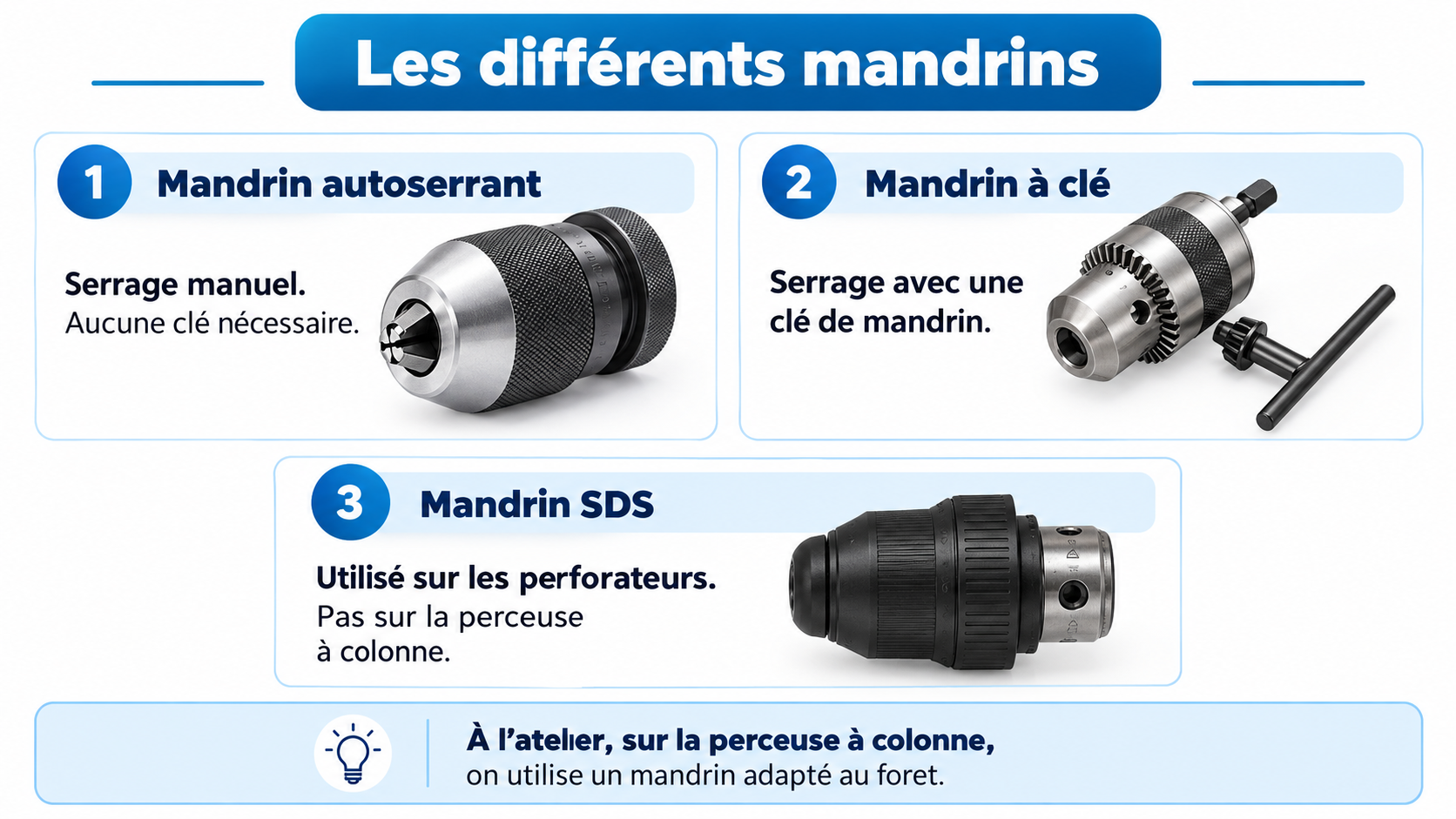

Je reconnais les outils et les mandrins
Selon le type de foret, je choisis un montage adapté et je vérifie qu’il est correctement maintenu.
Foret à queue cylindrique
Il se fixe dans un mandrin à clé ou autoserrant adapté à la machine.
Foret à queue conique
Il se monte dans un cône Morse compatible avec la broche, directement ou avec un adaptateur.
Vidéos et ressources de l’ancien cours
Pour revoir les gestes techniques, retrouve les démonstrations du cours d’origine. Les manipulations de la transmission et le démontage des outils sont réservés aux conditions et autorisations définies à l’atelier, machine isolée de son alimentation.
Courroies et poulies
Montage du cône Morse
Dépose et montage d’outils
Affûtage d’un foret HSS
Documents complémentaires : vitesse et géométrie du foret
Voir également le cours original complet.
